ESPACE DE TÉLÉCHARGEMENT
VOUS TROUEREZ ICI TOUS LES CATALOGUES, CERTIFICATS ET INSTRUCTIONS DE MONTAGE.

TÉLÉCHARGEMENT

CATALOGUE DE BASE

TÉLÉCHARGEMENT

MATÉRIEL D’INFORMATION

Gurtenkatalog

Paraloc

Loadfix

TÉLÉCHARGEMENT

MODES D’EMPLOI

TÉLÉCHARGEMENT

ABC DES PRODUITS













TÉLÉCHARGEMENT

TABLEAU DES CHARGES ADMISSIBLES

Tableau des charges admissibles (en allemand)

TÉLÉCHARGEMENT

ARRIMAGE DE FORCE – CALCULATEUR DE SANGLES D’ARRIMAGE

POIDS
 [kg]

Vous devriez renseigner ici le poids total, en kilogrammes, de la marchandise à arrimer. À cet effet, vous pouvez contrôler les papiers de transport. De manière alternative, il suffit de peser la marchandise en cas de doute.

ANGLE
 α

Dans une situation optimale, l’angle est obtus. Plus l’angle de la sangle est proche de 90°, plus le maintien de la charge sera optimal. Cela offre l’avantage de pouvoir, dans certaines circonstances, réduire le nombre de sangles requises pour l’arrimage de force.

Beispiel:
Situation défavorable : angle inférieur à 35°
Situation optimale : angle de 90°

Tipp:

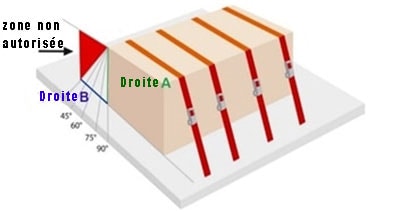

Si vous n’avez pas de rapporteur sous la main, vous pouvez calculer l’angle. . Pour calculer l’angle, veuillez saisir les valeurs suivantes dans les champs Droite A et Droite B ci-dessous. (Cela implique qu’il s’agisse de marchandises empilables, qui génèrent alors un angle droit.)


Droite A :


Saisissez ici la longueur de la droite verte. Cela correspond à la hauteur du chargement. Il est recommandé de la mesurer la distance entre le sol et le point le plus haut.


Droite B :


Saisissez ici la longueur de la droite bleue. Cela correspond à la distance entre le point de fixation de la sangle et le chargement.

COEFFICIENT DE FRICTION DYNAMIQUE
 μ

Évaluez votre coefficient de friction dynamique à l’aide du tableau ci-dessous. La résistance due au frottement varie d’une surface à l’autre (degré de glissement du chargement). Le coefficient de friction dynamique, également appelé coefficient de frottement, est la mesure physique de deux corps solides qui agissent l’un sur l’autre.

Exemple :
Situation défavorable : surface grasse, métal sur métal = 0,05
Situation optimale : surface sèche, béton sur bois = 0,60

Conseil : un tapis antidérapant augmente le coefficient de friction dynamique et améliore la stabilité de votre chargement.

Mention légale

Exemples de calcul pour les chargements ne risquant pas de basculer avec un coefficient supposé (k) de env. 1,5. La force de précontrainte STF est de 50% du côté opposé à la sangle d’arrimage. Toutes les valeurs indiquées sont sans garantie. Toutes les influences et les particularités sur site doivent être prises en considération lors de chaque utilisation.

VUE
RÉSULTAT

Dans la mesure où vous avez correctement renseigné les champs jaunes, le nombre de sangles requis en vue de l’arrimage de force est indiqué ici. Au total, la gamme mamutec ne comporte que quatre modèles de sangles d’arrimage avec différentes forces de prétension. La longueur de la sangle ou l’élément de liaison n’ont aucune influence sur la force de prétension.


QuantitéForce de prétensionExemple
Largeur de la sanglePhoto
100 daN
sans Orange Line		25mm
225 daN
sans Orange Line		35mm
300 daN
sans Orange Line		50mm
500 daN50mm
ERGO
750 daN50mm
TD5 ERGO


Force de prétension :
La Standard Tension Force (ou STF) correspond à la force de prétension standard à atteindre. Avec les produits de l’entreprise mamutec AG, ces valeurs s’élèvent à 100 daN, 225 daN, 300 daN, 500 daN ou 750 daN. La méthode la plus simple pour trouver cette valeur est de consulter l’étiquette bleue (ou brune) représentée ci-dessous :
